Топографический план местности

Топографический план в деталях

Составление топографического плана является неотъемлемой частью любого строительства или благоустройства на земельном участке. Конечно, поставить сарай на своем участке можно и без него. Расположить дорожки и посадить деревья тоже. Однако, начинать более сложные и объемные работы без топоплана нежелательно, а зачастую и невозможно. В этой статье поговорим именно о самом документе, как таковом- зачем нужен, как выглядит и т.д.

По прочтении для себя нужно понять- действительно ли топоплан Вам необходим, и если да, то что он из себя представляет.⇓

Что такое топографический план земельного участка?

Не будем Вас загружать официальным определением, которое нужно больше для профессионалов (хотя они и так знают суть). Главное понять суть этого плана и отличие его от других (например поэтажного плана, ситуационного плана и т.д ). Чтобы его составить, необходимо провести топографическую съемку. Итак, топоплан -это чертеж элементов ситуации, рельефа местности и прочих объектов с их метрическими и техническими характеристиками, выполненное в утвержденных условных знаках . Главная особенность- это его высотная составляющая. То есть в любом месте топографического плана можно определить высоту изображенного там объекта. Помимо высоты, на топоплане можно измерить координаты и линейные размеры объектов, учитывая масштаб, конечно. Все эти данные можно получить как с бумажной копии, так и с цифровой. Обычно подготавливаются оба варианта. Поэтому топографический план, помимо наглядного изображения местности, является отправной точкой для проектирования и моделирования.

Еще топоплан часто называют геоподосновой и наоборот. По сути это два одинаковых понятия с небольшими оговорками. Геоподоснова может содержать несколько топографических планов. То есть это собирательное понятие для всей территории исследуемого объекта. На геоподоснове обязательно должны указываться подземные коммуникации, в отличие от топоплана (там подземка указывается при необходимости). Но несмотря на тонкости эти понятия все же можно приравнять.

Кто составляет и что используется для изготовления топографического плана?

Топографические планы составляют инженеры-геодезисты. Однако сейчас нельзя просто закончить ВУЗ, получить диплом, купить приборы и начать заниматься топосъемками. Еще необходимо работать в составе организации, которая имеет членство в соответствующем СРО (сапорегулируемая организация). Это стало обязательно с 2009 года и призвано увеличить ответственность и подготовленность инженеров-геодезистов. Наша компания имеет все необходимые свидетельства, разрешающие инженерно изыскательскую деятельность.

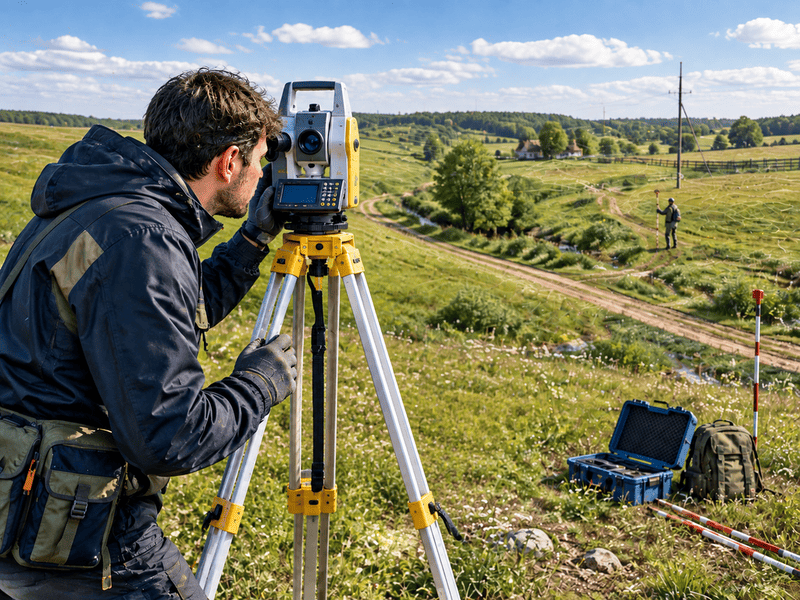

Мы применяем передовое оборудование (наши приборы) для успешной работы в любых условиях и направлениях геодезических изысканий. В частности электронные тахеометры, цифровые оптические нивелиры, спутниковое оборудование, электронные рулетки и пр. Все приборы прошли аттестацию и имеют свидетельства о прохождении метрологических поверок.

Обработка всех материалов и измерений ведется на специализированном лицензионном программном обеспечении.

Для чего необходим топографический план?

Зачем же топоплан нужен рядовому собственнику земельного участка, или большой строительной организации? По сути этот документ является предпроектным для любого строительства. Топографический план земельного участка нужен в следующих случаях:

Мы написали полноценную статью на эту тему- если интересно, жмите сюда.

Документы необходимые для заказа топографического плана

В случае, если Заказчик физическое лицо- достаточно просто указать местоположение объекта (адрес или кадастровый номер участка) и устно объяснить цель работ. Юридическим лицам этого будет недостаточно. Все-таки взаимодействие юрлицом подразумевает обязательное составление договора, акта сдачи-приемки и получение от Заказчика следующих документов:

  • Техническое задание на производство топографо-геодезических работ
  • Ситуационный план объекта
  • Имеющиеся данные о ранее произведенных топографических работах, или иные документы, содержащие картографические данные об объекте
Илья Чернышев
Илья Чернышев
Задать вопрос

После получения всех данных наши специалисты немедленно приступят к работе.

Как выглядит топографический план?

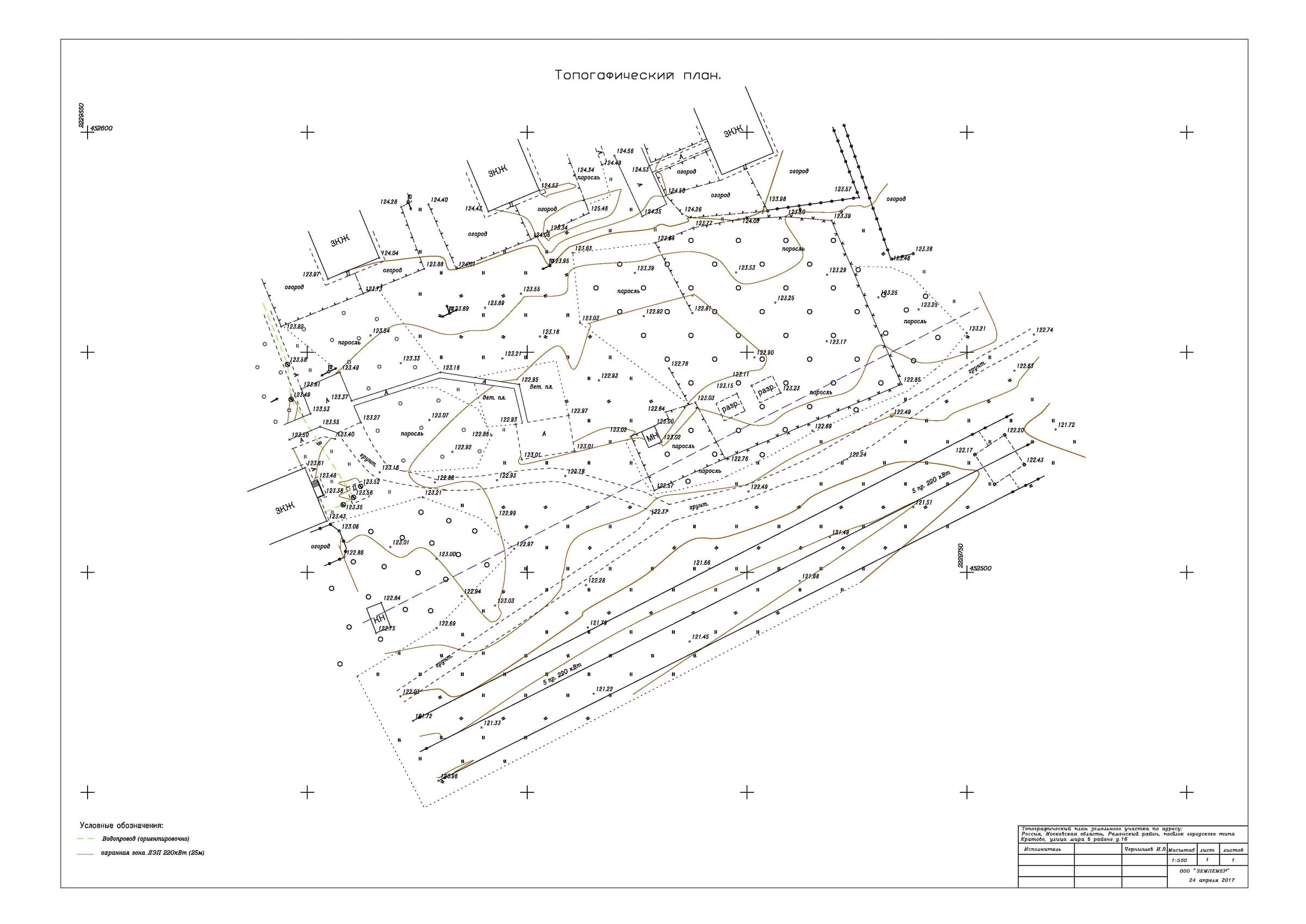

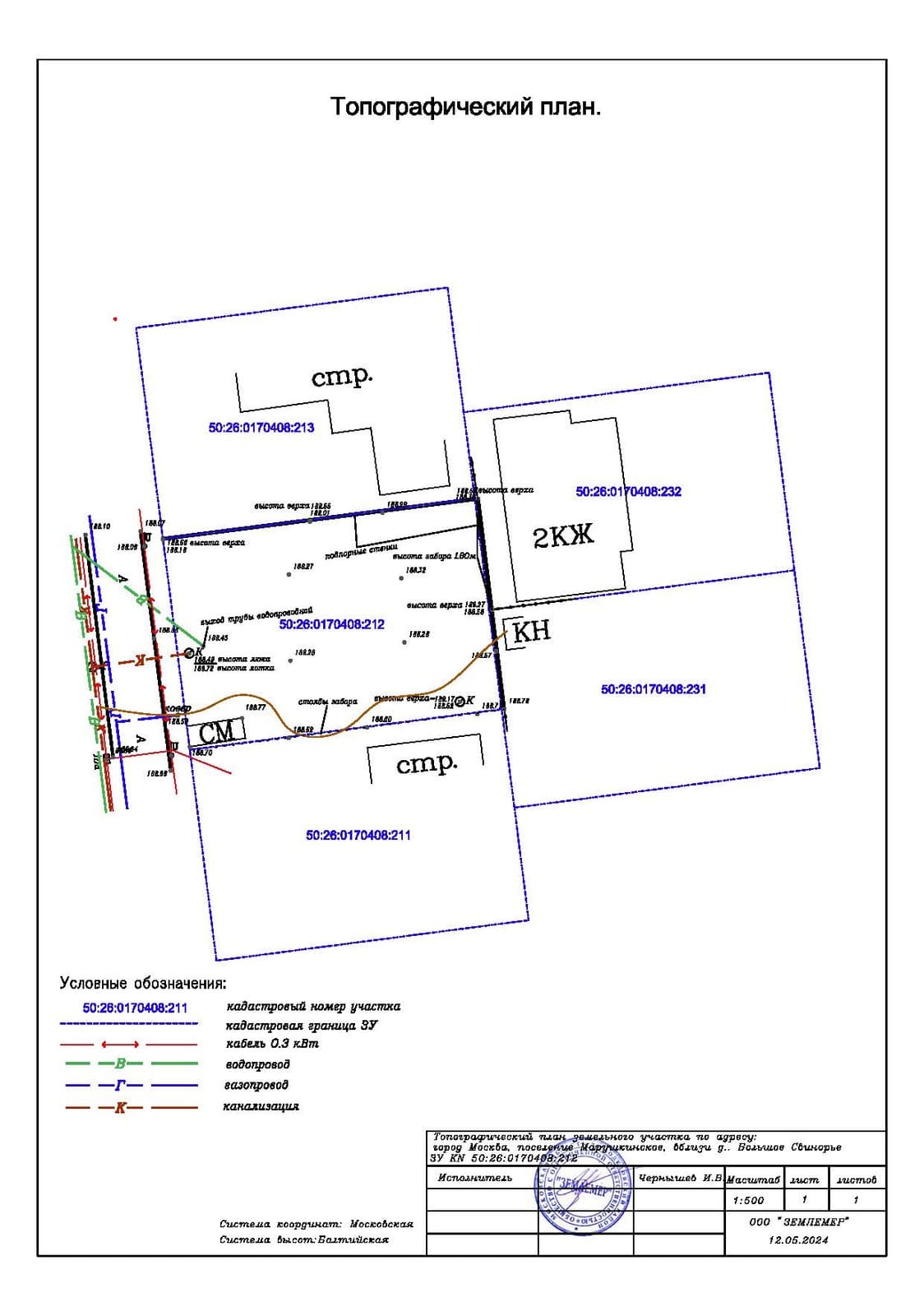

Топоплан частного земельного участка

Топоплан частного земельного участка ⇑

Топографический план может быть как бумажным документом, так и ЦММ (цифровой моделью местности). На данном этапе развития технологий и взаимодействий все же необходим в основном бумажный вариант.

Не все эксплуатирующие и контролирующие организации имеют возможность работать с электронным документом и заверять его электронной подписью. Поэтому все согласования и печати достаются напечатанному топографическому плану.

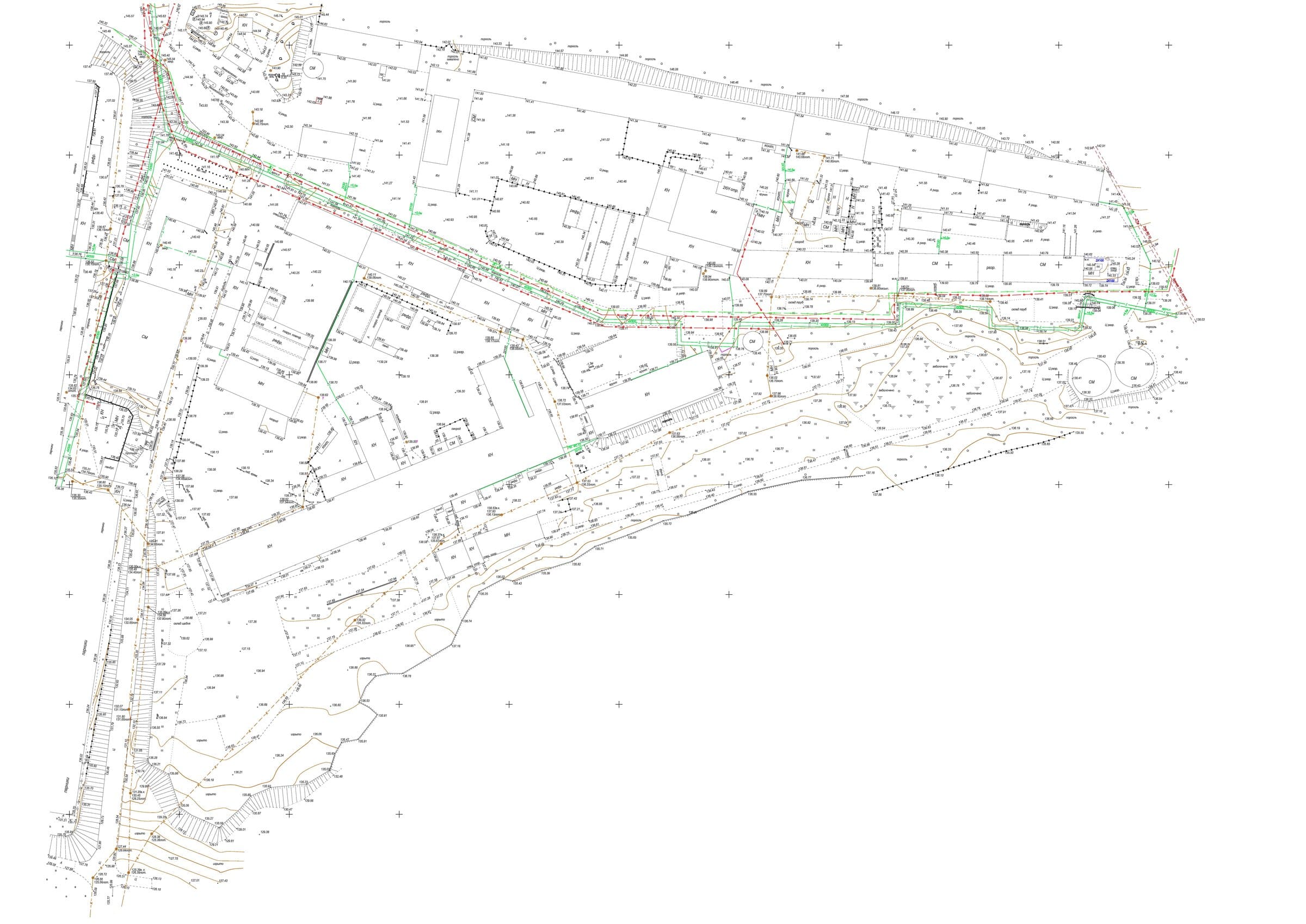

Размер топопланов может быть различным- зависит от масштаба и площади объекта. Обычно планы частных землевладений помещаются на листы формата А4-А3. Производственные или сельхоз территории обладают значительными площадями, и могут не влезть даже в А0. Картинкой на сайте пример не выкладываем- слишком большой размер. Для наглядности- кнопка ниже.

Скачать образец топоплана в PDF формате.

 Что отображается на топографическом плане?

Следует понимать, что топографические планы включают в себя масштабы от 1:10000 до 1:100. Соответственно и отображаемые на них объекты различны. Ведь на мелких масштабах отобразить деревья или коммуникации невозможно- все будет сливаться в одно абстрактное пятно. Существует правило генерализации отображаемых объектов. Чем меньше масштаб, тем более значимые и крупные объекты включаются в

Самыми востребованными и часто встречающимися масштабами планов являются 1:500 и 1:1000. Именно они используются для проектирования при строительстве. Поэтому поговорим об объектах и обозначениях, присутствующих на крупномасштабных топопланах.

 В первую очередь топоплан делится на непосредственно чертеж и остальные вспомогательные изображения. К вспомогательным данным относят:

  • математическую основу. Это изображения крестов и обозначение их координат. Таким образом чертеж жестко привязан к координатам на местности.
  • условные обозначения. Если на топографическом плане используются какие-либо обозначения, несоответствующие общепринятым условным знакам- они указываются на чертеже. Остальные условные знаки, используемые на плане расшифровке и объяснению не подлежат.
  • основной штамп. Все дополнительные данные о чертеже (адрес объекта, масштаб, исполнитель и т.д) можно найти именно здесь.

В графической части чертежа изображаются следующие данные:

  • рельеф. Он изображается основными и утолщенными горизонталями. Помимо них о высоте местности можно судить по высотным отметкам. Они указываются в формате «123.45» в метрах над уровнем моря. Общепринята в России Балтийская система высот, однако в Москве принята Московская. Она незначительно отличается от Балтийской (+92 мм). По отметкам и горизонталям можно судить о рельефе местности и определять горы, котлованы, хребты, лощины, седловины и другие элементы.
  • грунты и растительность. На топоплане обязательно в условных знаках обозначается вид растительности или грунта, если растительность отсутствует.
  • гидрография. К гидрографии относятся водные объекты как реки, ручьи, озера, болота и т.д. Указывается название (если есть), направление течения, скорость, глубина.
  • дорожная сеть. Это автомобильные, железнодорожные, трамвайные, пешие пути. Указывается покрытие или ширина рельсов.
  • инженерные сети. Наземные и подземные коммуникации как то ЛЭП, газ, водопровод, канализация, кабели связи и т.д.
  • ограждения. Соответственно все виды заборов, изгородей и т.д.
  • здания и сооружения. Все здания и сооружения имеют подписи с характеристиками этажности, материала и принадлежности к жилым постройкам.
  • границы. На топоплане указываются границы поселений, границы съемки и часто кадастровые границы земельных участков.

Документы, регулирующие оформление и подготовку топоплана

При составлении топоплана следует придерживаться нанесения тех топографических условных знаков, которые находятся в перечне, составленном Центральным научно-исследовательским институтом геодезии, аэросъёмки и картографии ГУГК и утверждены ГУГК при Совете Министров СССР 25 ноября 1986г. До настоящего времени они дошли без значительных изменений и используются повсеместно при оформлении топопланов. Хотя в Мосгоргеотресте при сдаче топографических планов в геофонд требуются несколько иные знаки, установленные этой организацией.

Что касается нормативных документов по методикам проведения топосъемок и оформления топопланов используются также довольно «древние» СНИПы и ГОСТы. По кнопкам ниже можно скачать:

УСЛОВНЫЕ ЗНАКИ ДЛЯ ТОПОГРАФИЧЕСКИХ ПЛАНОВ масштабов 1:5000,1:2000,1:1000,1:500

СП 47.13330.2012 «ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ ДЛЯ СТРОИТЕЛЬСТВА. ОСНОВНЫЕ ПОЛОЖЕНИЯ

СП 11-104-97 «ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИЕ ИЗЫСКАНИЯ ДЛЯ СТРОИТЕЛЬСТВА»
ГОСТ Р 51872-2002 «ДОКУМЕНТАЦИЯ ИСПОЛНИТЕЛЬНАЯ ГЕОДЕЗИЧЕСКАЯ»

Точность топографических планов

В вышеперечисленных нормативных документах подробно указаны допуски по определению плановых и высотных координат положения объектов на топопланах. Но чтобы не углубляться в большое количество технической и, зачастую, ненужной информации, мы приведем основные параметры точности для топографических планов масштаба 1:500 (как самых востребованных).

Точность топоплана- это не единая и нерушимая величина. Нельзя просто сказать, что угол забора определен с точностью, например, 0.2м. Нужно указать, относительно чего. И вот здесь выступают следующие величины.

  • средняя ошибка планового положения четких контуров объектов не должна превышать 0.25 м (незастроенная территория) и 0.35м (застроенная территория) от ближайших пунктов геодезической основы (ГГС). То есть это не абсолютная величина- она складывается из ошибок в процессе съемки и ошибок исходных пунктов. Но по сути является абсолютной ошибкой определения точки местности. Ведь исходные пункты считаются безошибочными при уравнивании топографических ходов.
  • предельная ошибка взаимного расположения точек четких контуров, отстоящих друг от друга на расстоянии до 50 метров не должна превышать 0.2 м. Это является контролем относительной ошибки местоположения точек местности.
  • средняя ошибка планового положения подземных коммуникаций (выявленных трубо-кабелеискателем) не должна превышать 0.35м от пунктов ГГС.
  • средняя ошибка высотного положения точки относительно пунктов ГГС не должна превышать 0.125м на равнинных участках и 0.16м при углах наклона поверхности более 2 градусов.

То есть возвращаясь к вопросу об абсолютной точности для большинства объектов Москвы и Московской области для застроенной территории ошибка положения четких объектов (здания, столбы, углы заборов и т.д) не превышает 0.35м в плане и 0.12м по высоте. Это предполагая, что исходные пункты ГГС имеют абсолютно правильные координаты.

Стоимость подготовки топографического плана

Цена на подготовку топоплана достаточно сильно зависит от исходных условий и вида конечного продукта. Иными словами от техзадания. Конечно, техзадание подготавливается не на все объекты- часто достаточно устного описания задачи. Советуем прочитать статью про стоимость топосъемки и откуда она берется. Там же Вы найдете ориентировочную стоимость «типовых» объектов, чтобы можно было сориентироваться в нашей ценовой политике. Если нет времени или желания все это читать- просто позвоните по телефону 8(903) 253-35-84 (Илья), и озвучьте задачу. Если это типовой объект- стоимость можно будет узнать сразу. Если же нет- нам необходимо будет сначала ознакомиться с техзаданием и ситуационным планом объекта.

Подготовить топографический план на стандартный участок (до 15 соток) будет стоить от 12 т.р.

Цены за топографические планы

Оставить заявку
