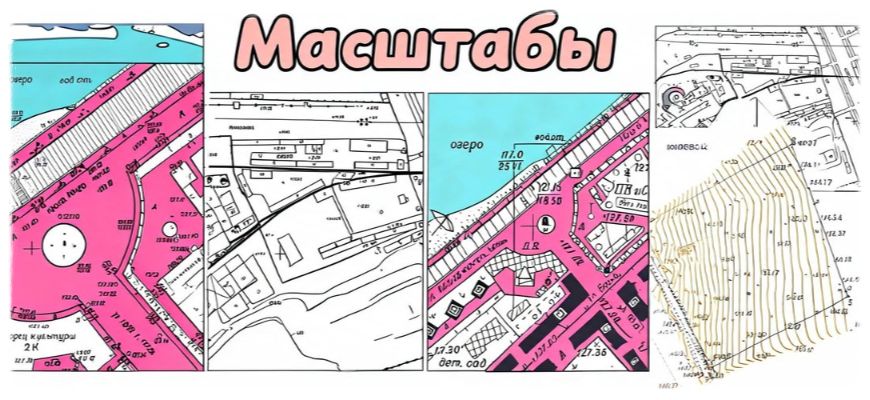

Масштабы топографических планов

Масштабы топопланов

Небольшой ликбез по масштабам топопланов:

Назначение у такого распространённого и широко востребованного комплекса работ, как топографическая съёмка, может быть довольно разным. Поэтому и итоговые топографические планы могут довольно значительно различаться. Так как топосъёмка — неизбежная спутница практически всех геодезических изысканий, ориентироваться в основных её параметрах и областях применения таковых наверняка будет полезно каждому. В этой статье вкратце описано применение разных масштабов топографических планов для строительства и проектирования.

 Что такое масштаб топоплана?

Так что же такое масштаб? Пришло это слово из немецкого языка и переводится как «мерная палка». Масштаб топографического плана — это соотношение линейных объектов на местности и их изображению на плане. То есть во сколько раз размер на плане меньше натурального. Чем больше цифра указана во второй части масштаба- тем мельче план и тем бОльшую площадь он охватывает. Например, карта Масштаба 1:200000 может охватить целую страну, а масштаба 1:200 только один участок в 6 соток.

Масштаб топографической съёмки с точки зрения заказчика — самая важная характеристика. Обычно проектировщики, ландшафтные дизайнеры и другие подобные специалисты сразу оговаривают, какого масштаба топографический план им понадобится для работы, а также какие должны быть дополнительные условия съёмки. Специалисты ООО «Землемер» с удовольствием дадут совет касательно той или иной ситуации, если у Вас возникли вопросы по составлению технического задания. В общем же выбор масштаба топографической съёмки диктуется областью использования его результатов.

Точность планов различных масштабов

Когда говорят о точности топографического плана- имеют ввиду среднюю погрешность определения местоположения объекта на плане относительно ближайших пунктов ГГС (государственная геодезическая сеть). Иными словами- это точность, с которой по бумажному плану можно узнать координаты объекта. Для разных масштабов она, соответственно, разная. Принято для равнинного рельефа -0.5 мм в масштабе плана. Считается, что человеческий глаз четко различает именно эту величину, и по плану расстояние можно измерить с точностью в полмиллиметра. Это значит, что для масштаба 1:1000, например, погрешность составит 0.5 метра. Считается погрешность по формуле- 0.5мм Х масштаб плана. Чем мельче масштаб- тем значительнее погрешность. Даже если топосъемка была выполнена с бОльшей точностью- это не повлияет на точность определения координат по бумажному чертежу.

Что касается цифровых моделей местности- там точность обусловлена не разрешающей способностью глаза, а нормативными актами для топосъемок разных масштабов.

Какие бывают виды масштаба?

Виды масштабаГоворя о топографических планах, масштабы могут быть 1:10000 и крупнее. Все более мелкие масштабы относятся уже к картам. Это обусловлено тем, что планы изображаются на плоскости (без учета кривизны земли). И максимальный участок местности, который можно изобразить на плоскости помещается на план масштаба 1:10000. Участки большей площади уже проектируют на плоскость с искажениями,  поправками или в виде «лепестков» на карте — представьте себе развернутый на бумаге глобус, например.

К видам масштаба можно отнести и обозначение их на картах и планах. Различают линейный, численный и именованный. Линейный и именованный используются в основном на картах мелких масштабов и не так распространены. Численный масштаб присутствует практически на всех чертежах и планах. Он более лаконичный и емкий.

Масштаб топоплана можно установить любой крупнее 1:10000. Это можно указать в техническом задании на проведение топографо-геодезических работ. Но существуют общепринятые масштабы, которые в большинстве своем и используются. К ним относятся 1:10000, 1:5000, 1:2000, 1:1000, 1:500, 1:200, 1:100. Далее рассмотрим подробнее.

Масштаб 1:5000

Масштаб плана 1:5000Он применяется для самых разнообразных целей. В их числе может быть проектирование строительства первой очереди для городов от средних до крупных размеров, проектирование инженерных сооружений, автотрасс, железных дорог, планировка промышленных районов, техническое проектирование предприятий, составление планов разведки месторождений полезных ископаемых и проектов их разработки, ведение Государственного кадастра недвижимости и т.д. Например очень часто у нас заказывают топографический план для Роснедра. Он готовится в масштабе 1:5000 для небольших частных земельных участков. Масштаба 1:10000 такие планы готовятся для масштабных производственных участков или сельхоз угодий.

Соответственно такой масштаб используется скорее как ситуационный план для проведения первичного проектирования крупных, или обладающих большой протяженностью объектов.

Масштаб 1:2000

Масштаб плана 1:2000Его применяют для технического проектирования железнодорожных и автомобильных путей в горных районах и для их же рабочего проектирования — в районах равнинных и холмистых, для детальной разведки месторождений полезных ископаемых и для исполнительного планирования предприятий горной промышленности, для технического проектирования гидротехнических сооружений и тепловых электростанций, для прокладки в горной местности трасс напорных трубопроводов и каналов, для использования под каналы участков речных русел, для создания рабочих чертежей строительства водохранилищ, насосных, компрессорных и трубопроводных станций, для разработки генеральных схем сложного линейного строительства.

Этот масштаб уже крупнее, но все же не подразумевает нанесение на планы всей разветвленной сети подземных коммуникаций, что также приближает его к разряду ситуационных. Если говорить о насущной необходимости у рядовых собственников недвижимости, ситуационные планы очень часто готовятся для подключения водопровода или водоотведения, газификации и электрификации объектов. То есть для подключения любой из вышеперечисленных коммуникаций необходимо подготовить топоплан масштаба 1:2000.

Масштаб 1:1000

Масштаб плана 1:1000Его выбирают для съёмки, результаты которой нужны для непростых инженерных изысканий, для технического проектирования автомобильных и железных дорог, для технического и рабочего проектирования застройки территорий пустых либо с одноэтажной застройкой, для рабочего проектирования гидроэлектростанций и плотин, железнодорожных узлов и станций, гидротехнических сооружений и напорных трубопроводов, предприятий горнодобывающих, а также обогатительных, для детальной разведки с подсчётом запасов месторождений полезных ископаемых, строение которых очень сложное, а рудные жилы — невыраженные.

По сути это самый мелкий масштаб, используемый для проектирования и строительства на незастроенной территории. Говоря другими словами — в лесу и полях при незначительных перепадах рельефа можно использовать для топопланов масштаб 1:1000. Однако такой масштаб применяется редко. Для проектирования самый распространенный — следующий.

Масштаб 1:500

Масштаб плана 1:500Предназначен для съёмки, результаты которой будут использоваться для создания рабочих чертежей бассейнов и плотин, для проектирования порталов туннелей, зданий гидроэлектростанций, напорных трубопроводов и уравнительных шахт, для составления генеральных планов участков строительства, а также рабочих чертежей промышленных предприятий и многоэтажных объектов капитальной застройки с густыми сетями подземных коммуникаций и решений вертикальной планировки. Топографический план масштаба 1:500 для рядовых собственников недвижимости обычно нужен для подключения газа, водопровода и других подземных коммуникаций для того, чтобы запроектировать их прохождение.

Основной используемый масштаб для проектирования практически любого строительства на застроенной территории.

Масштабы 1:200 и 1:100

Масштаб плана 1:200 Используют для так называемой крупномасштабной топографической съёмки. Она выполняется на небольших отдельных участках и нужна при строительстве объектов очень сложных (например, резервуаров или шахт), для ландшафтного проектирования, а также для строительства в непростых условиях: при наличии очень густой сети разнообразных наземных и подземных сооружений или сложных природных процессов.
Высота сечения рельефа определяется проводящими топографическую съёмку специалистами в зависимости от выбранного масштаба и типа рельефа конкретной местности.

С масштабами стало немного яснее?
Да, немного
67.35%
Нет. Написано очень общо
24.49%
Пусть специалисты с этим разбираются!
8.16%
Проголосовало: 49

В заключение

Хочется отметить, что Вам необязательно вникать во все тонкости использования различных масштабов. В 90% случаев для строительства используют масштаб 1:500. Если существуют предпосылки для использования иных масштабов- наши специалисты проведут грамотную консультацию и все подробно объяснят.
