С чего начать благоустройство земельного участка
Многие владельцы земельных участков задаются вопросами: с чего начать благоустройство территории, как расположить строения, где провести коммуникации и где посадить деревья?
Ответить на эти вопросы может сам владелец участка или квалифицированный ландшафтный дизайнер. Но начинать проектирование рекомендуется с подготовки точного плана территории.
Для предварительных и несложных задач может использоваться обычная топографическая съёмка . Если проектировщику требуется более подробное отображение рельефа и объектов, выполняется крупномасштабная съёмка.
Что такое ландшафтная съёмка
Крупномасштабной обычно называют топографическую съёмку в масштабе 1:200 или 1:100.
Такая съёмка востребована ландшафтными дизайнерами, поэтому её часто называют ландшафтной топографической съёмкой.
Выбор масштаба зависит от площади территории, сложности рельефа и количества объектов, которые необходимо показать на готовом плане.
Зачем делать съёмку для ландшафтного проектирования
Ландшафтные дизайнеры работают с приусадебными участками, общественными территориями, зонами отдыха и территориями предприятий. Для создания гармоничной и удобной среды им необходимы точные исходные данные о существующем положении объектов и рельефе.
Сложный рельеф
При наличии большого уклона, оврага или выраженных перепадов высот рельеф необходимо нанести на план.
Без этих данных сложно правильно спроектировать лестницы, подпорные стены, уклоны и систему водоотведения.
Сохранение растительности
Если в проекте необходимо сохранить деревья, кустарники или другие значимые растения, дизайнеру нужно знать их точное местоположение.
На плане можно отобразить отдельные деревья и иные элементы, которые потребуется учитывать при благоустройстве.
Существующая застройка
Съёмка показывает дома, хозяйственные постройки, ограждения, дорожки, площадки и другие существующие объекты.
Благодаря этому новые элементы можно расположить с учётом фактической ситуации на участке.
Требование проектировщика
Если ландшафтный дизайнер или архитектор запросил топографический план, значит его проект требует точной геодезической основы.
Практический совет: перед заказом уточните у дизайнера, какой масштаб, систему координат, сечение рельефа, состав объектов и электронный формат он ожидает получить. Это позволит правильно составить техническое задание и избежать повторного выезда.
Что отображается при ландшафтной съёмке
Крупный масштаб позволяет показывать большое количество деталей и контуров местности. Такая детализация необходима для точного проектирования благоустройства, водоотведения, вертикальной планировки и размещения новых объектов.
Главная цель топографической съёмки — получить цифровую модель земельного участка с необходимой степенью детализации. В зависимости от технического задания учитываются особенности рельефа, растения, строения и другие объекты.
При необходимости на план наносятся инженерные коммуникации, поскольку при благоустройстве часто выполняются земляные работы, выравнивание территории, устройство дренажа или формирование искусственного рельефа.
Изучив цифровую модель, дизайнер получает более точное представление о территории, чем при обычном визуальном осмотре участка.

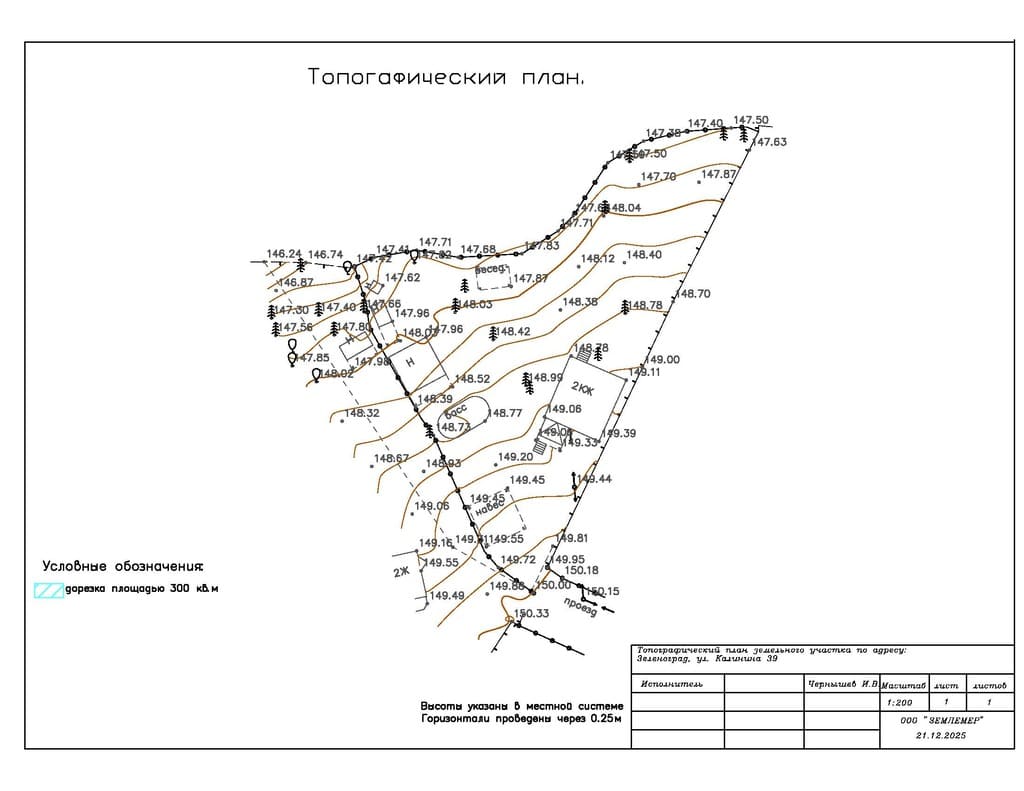

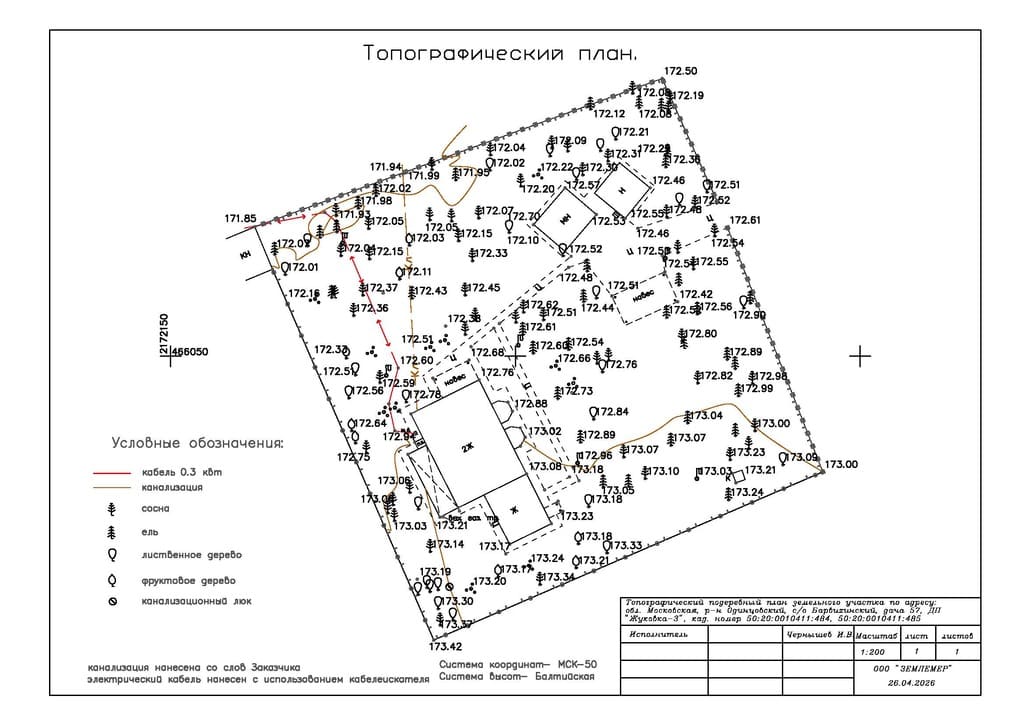

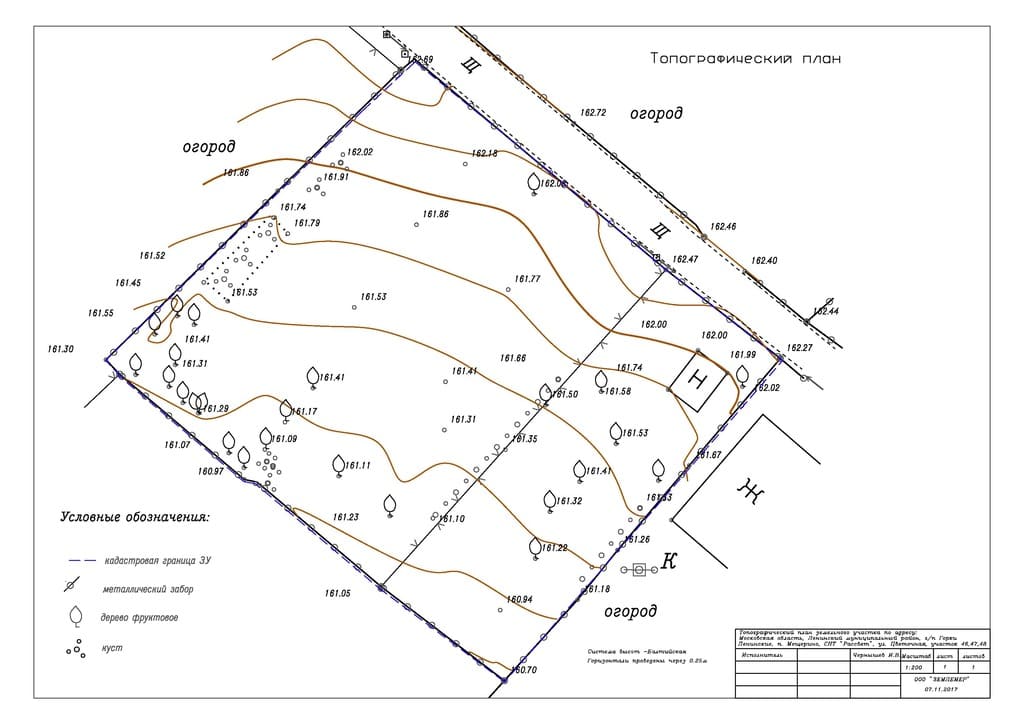

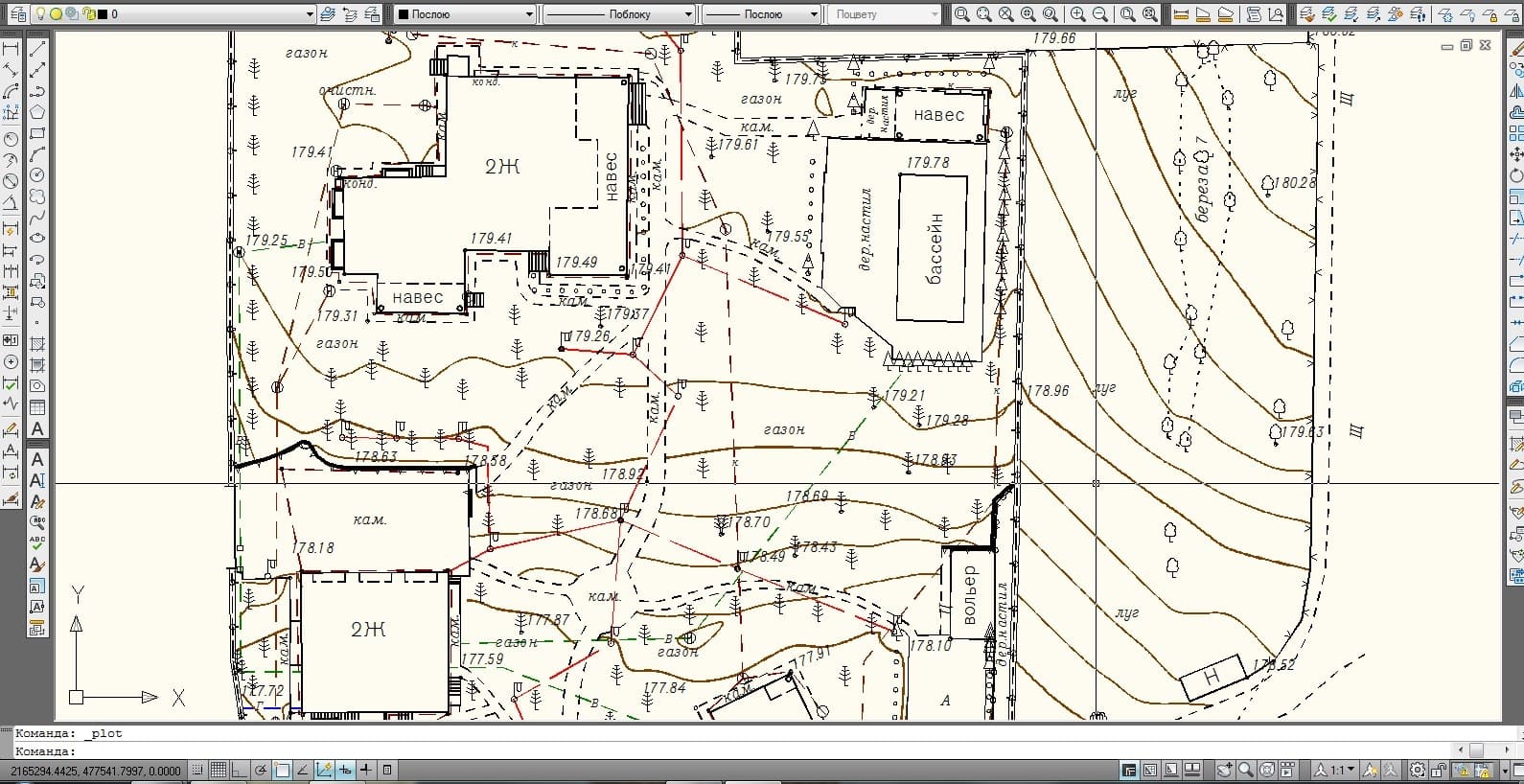

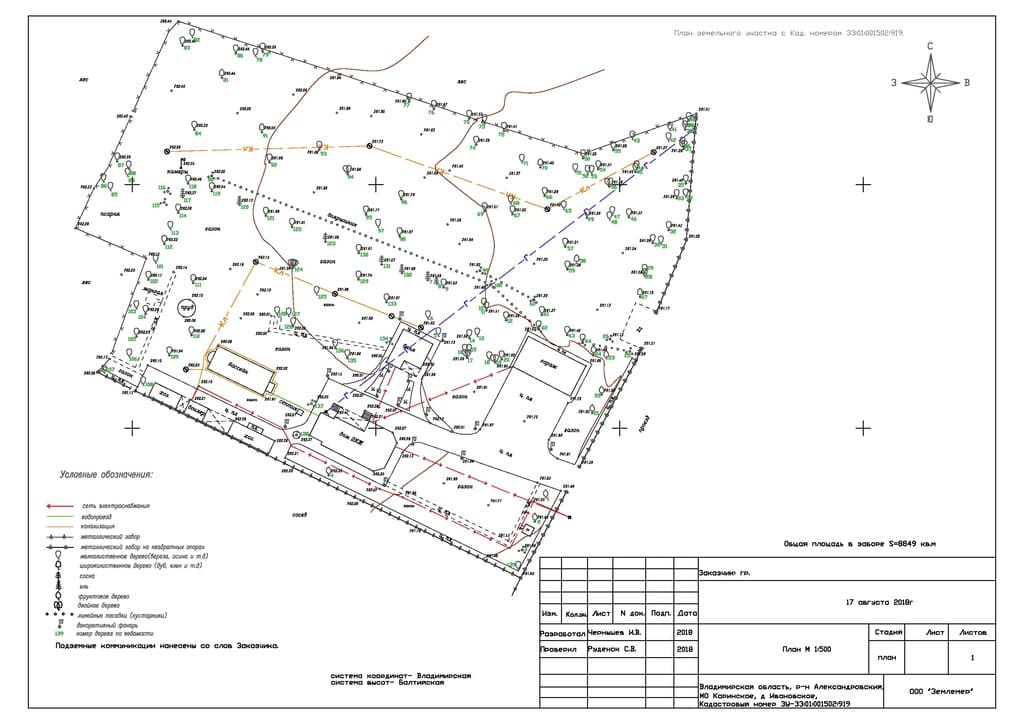

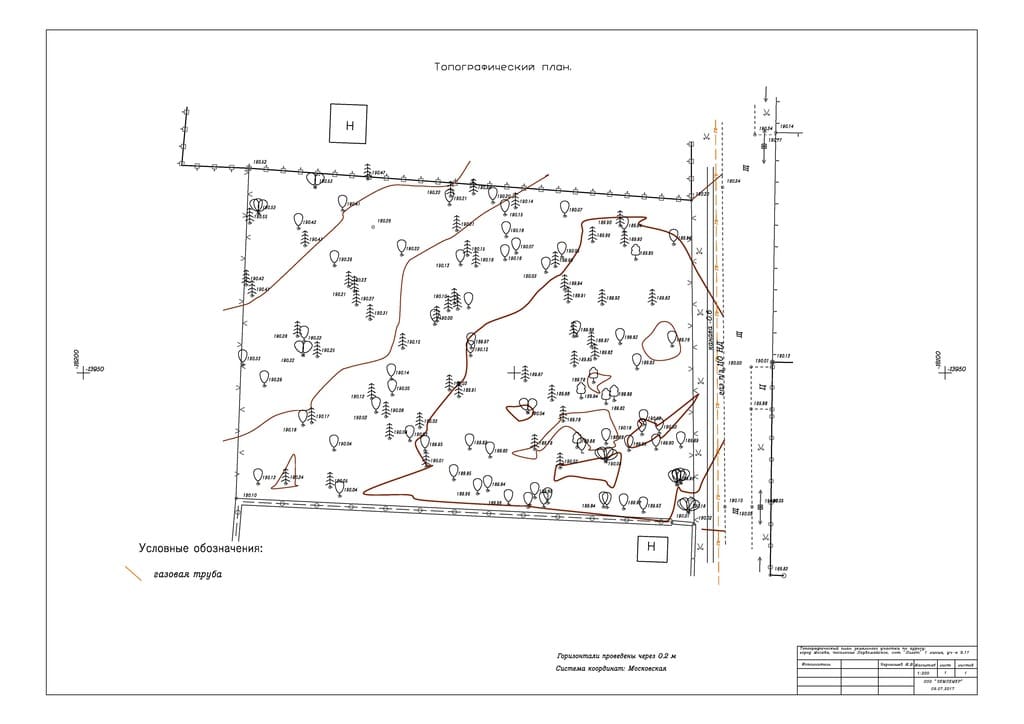

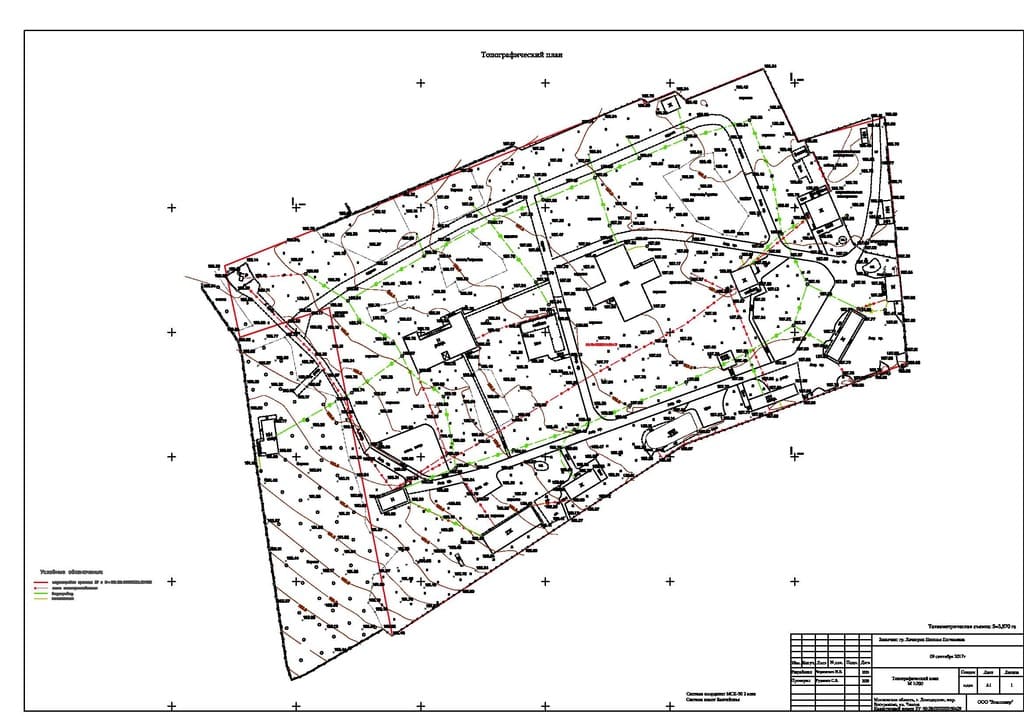

Примеры выполненных работ
Посмотрите примеры крупномасштабной съёмки, подготовленной для ландшафтного и архитектурного проектирования.
На основе крупномасштабного плана можно детально рассчитать объём земляных работ . Это особенно важно при значительных объёмах перемещения грунта, когда даже небольшая ошибка способна повлиять на общий бюджет.
Как проводится ландшафтная топографическая съёмка
Работа состоит из подготовки, полевых измерений, камеральной обработки и передачи готового плана заказчику.
Согласовываем задачу
Уточняем адрес, площадь участка, цель съёмки, необходимый масштаб и требования ландшафтного дизайнера.
Выезжаем на участок
Геодезисты выполняют измерения рельефа, строений, ограждений, покрытий, растительности и других заданных объектов.
Обрабатываем данные
По результатам полевых измерений строим цифровую модель местности и оформляем топографический план.
Передаём результат
Выдаём план в согласованных бумажных и электронных форматах для дальнейшего проектирования.
Важно: при ландшафтной съёмке высотные пикеты обычно набираются чаще, чем при стандартной топографической съёмке. Это требуется для построения более подробной модели микрорельефа.
Для привязки измерений к принятой системе координат могут использоваться спутниковые геодезические измерения . С применяемыми приборами можно ознакомиться на странице нашего оборудования .
Что получает заказчик
Основным результатом топографической съёмки является топографический план земельного участка.
Бумажный вариант можно использовать для просмотра, согласований и рабочих пометок. Основное проектирование сегодня обычно выполняется в электронной среде.
Форматы выдачи и необходимость технического отчёта рекомендуется согласовать до начала работ.
Топографический план
При необходимости предоставляем печатные экземпляры плана с подписями и оформлением.
Электронная копия
Готовый план можно просматривать, пересылать дизайнеру и распечатывать в необходимом формате.
Цифровая модель
Электронные данные используются проектировщиком для подготовки ландшафтного проекта и расчётов.
Технический отчёт
При необходимости подготавливаем технический отчёт. Его состав и стоимость согласовываются отдельно.
Сколько стоит съёмка для ландшафтного проектирования
Ландшафтная топографическая съёмка обычно стоит дороже стандартной съёмки масштаба 1:500, поскольку требует более подробного отображения рельефа и объектов.
На цену влияют площадь участка, удалённость, сложность рельефа, количество строений и растений, необходимый масштаб, состав электронных материалов и техническое задание.
Иногда для работы проектировщика достаточно топосъёмки масштаба 1:500. Окончательный масштаб лучше выбирать с учётом задач будущего проекта.
Какой масштаб выбрать для ландшафтного проекта?
Выбор зависит от размера участка, рельефа и требований проектировщика. Для общего плана может подойти масштаб 1:500. Для более подробного отображения рельефа, деревьев и элементов благоустройства обычно используют масштабы 1:200 или 1:100.
Всегда ли нужна крупномасштабная съёмка?
Не всегда. Для пустого участка с простым рельефом может быть достаточно топографической съёмки масштаба 1:500. Но при наличии перепадов высот, строений, коммуникаций, деревьев и других объектов повышенная детализация снижает риск проектных ошибок.
Какие объекты можно нанести на план?
На плане отображают рельеф, здания, сооружения, ограждения, дорожки, покрытия, деревья, кустарники, люки, видимые коммуникации и другие объекты, предусмотренные техническим заданием.
Можно ли выполнить подеревную съёмку?
Да. При необходимости геодезисты фиксируют местоположение отдельных деревьев. Требования к породе, диаметру ствола, номеру и другим характеристикам желательно указать в техническом задании.
Что получает заказчик после выполнения работ?
Заказчик получает топографический план и электронные материалы в согласованных форматах. При необходимости предоставляются бумажные экземпляры, PDF-файл, цифровая модель местности и технический отчёт.
От чего зависит стоимость?
Стоимость зависит от площади и местоположения участка, сложности рельефа, плотности застройки и растительности, требуемого масштаба, точности, форматов выдачи и необходимости дополнительных работ.
Можно ли использовать план для расчёта объёма грунта?
Да. При наличии достаточного количества высотных точек цифровая модель местности может использоваться для расчёта объёмов земляных работ. Состав измерений для такого расчёта необходимо согласовать заранее.
Нужен точный план участка для ландшафтного дизайнера?
Пришлите кадастровый номер, площадь участка и требования проектировщика. Подберём масштаб съёмки, уточним состав работ и рассчитаем стоимость.
