Cхематичное изображение для подачи уведомления

Ввиду очередных изменений в земельном законодательстве появился новый документ, а точнее составляющая часть «Уведомления о планируемых строительстве или реконструкции объекта ИЖС или садового дома» — схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке (далее Схема). То есть с 1 марта 2019 года для всех садовых домов и индивидуальных жилых домов перед началом их строительства нужно БЫЛО подать вышеупомянутое уведомление. О нем в ссылке выше. Одним из пунктов в этом уведомлении является схема, на которой должен быть изображен ваш будущий дом с привязкой к земельному участку. Схему эту можно подготовить самостоятельно или привлечь специалистов (кадастровых инженеров). В этой статье расскажем подробно о том, как ее подготовить и когда ее можно сделать самостоятельно, а когда лучше заплатить и получить стопроцентный результат. Мы не преследуем цели склонить Вас заказать подготовку этой схемы в нашей компании. Просто даем пищу для размышлений- а уж решать Вам.⇓

Сразу хотим обратить внимание — уведомления для новостроек, равно как и схематические изображения к ним, с 19 декабря 2020 года в большинстве случаев отменили. Подробнее по ссылке выше.

 Кто может подготовить Схему, нюансы

Сначала считаем необходимым сообщить, что «схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке»  это не что иное, как СПОЗУ (схема планировочной организации земельного участка), которая ранее была необходима для получения Разрешения на строительство. По вышеуказанной ссылке можно ознакомится с тем, что стало с разрешением и что нового придумали российские законотворцы. Что же касается Схемы- просто переименовали СПОЗУ и наконец-то дали официальные рекомендации по ее подготовке. Именно рекомендации, которые в итоге являют собой правила оформления Схемы. Если их не придерживаться- большая вероятность получить отказ.

Что касается основного вопроса- кто Схему чертит и можно ли ее сделать самостоятельно- ответ не столь однозначен. Подготовить схему может любое физическое или юридическое лицо. Никаких печатей и штампов лицензированных организаций там не требуется. Значит ее можно подготовить как самостоятельно, так обратиться к специалистам. Единственное- собственник участка должен оставить свой автограф.

Чисто технически, если ознакомиться с образцом схемы ниже, можно, поверив в свои силы, подготовить ее самостоятельно. Тем более, что можно чертить от руки не совсем вдаваясь в масштаб. Главное условие — чтобы все записи были читаемы и могли быть однозначно интерпретированы. Если обладаете навыками использования графических редакторов на ПК- вообще замечательно. Это сильно повышает шансы того, что не будет «придирок к оформлению» со стороны администрации. В принципе, если есть время и желание, данную Схему можно подготовить за несколько часов. Если необходимо подать электронно- отсканируйте ее и все готово! Но можно и предоставить это кадастровым инженерам.

Есть два нюанса, почему это стоить сделать. Первый- это простая и элементарная нехватка знаний, времени, навыков и желания чертить что-либо. Как ни странно- многие готовы заплатить небольшую сумму и не вдаваться в подробности того, с чем они сталкиваются  первый и последний раз в жизни. Второй, более важный нюанс- если вы уже приступили к строительству и только сейчас хотите подать «уведомление о начале строительства». Дом необходимо будет указать на Схеме точно в соответствии с фактической конфигурацией и местоположением на земельном участке. Если данные в Схеме будут отличаться более чем на 10% от данных в техническом плане (подается в МФЦ после окончания строительства), то в регистрации недвижимости впоследствии могут отказать. Поэтому, если Вы не можете достаточно точно определить местоположение Вашего дома на земельном участке- лучше предоставьте это специалистам. Тем более после окончательной постройки дома дополнительные измерения местоположения здания уже будут не нужны и Вы получите скидку на подготовку технического плана.

В итоге- можно сделать самостоятельно без особых усилий. Если нет возможности или хотите сделать наверняка- обратитесь к нам.

Что нам нужно, чтобы подготовить Вам схему

Если не решились самостоятельно бросаться в пучину разбирательств по поводу схемы — нужно передать нам некоторые сведения, чтобы можно было ее подготовить. А именно:

  • кадастровый номер земельного участка
  • скан или фотографию листов проекта с поэтажными планами

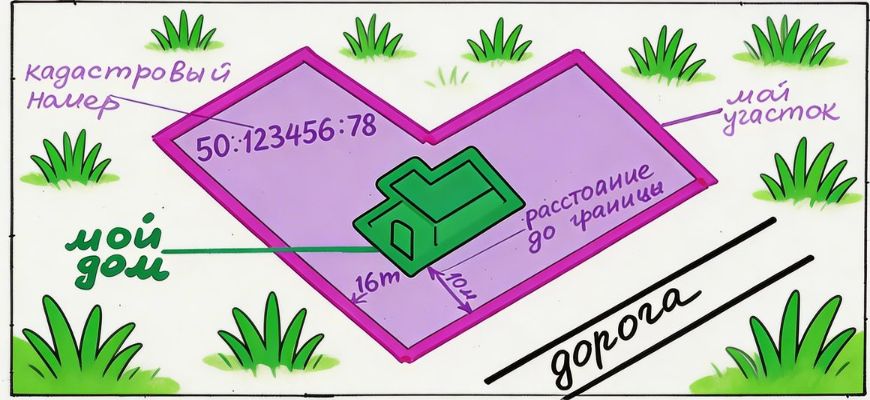

  • схему, начерченную от руки (как на картинке в начале статьи). Там указать размеры до ближайших границ участка от перпендикулярных углов здания, можно примерно, и местоположение дома (его ориентацию, относительно участка).

Все это нужно послать на почту.

Решились сами оформить?
Естественно, я сделаю не хуже!
75.77%
Нет, лучше сделает специалист!
17.01%
Кажется, не хочу в это влезать вообще!
7.22%
Проголосовало: 194

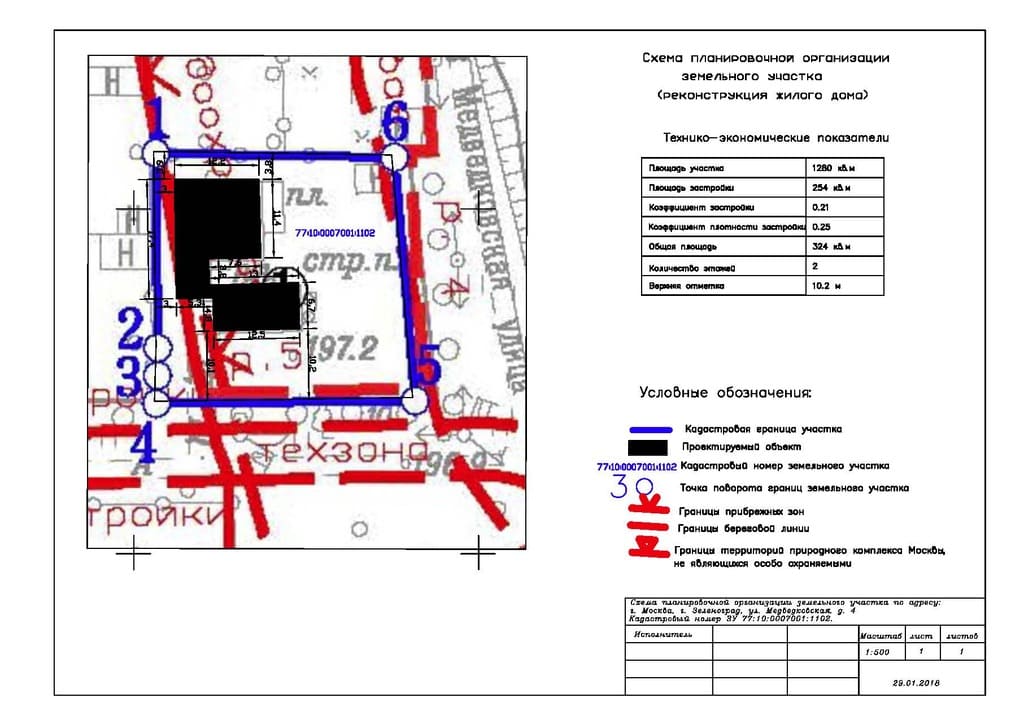

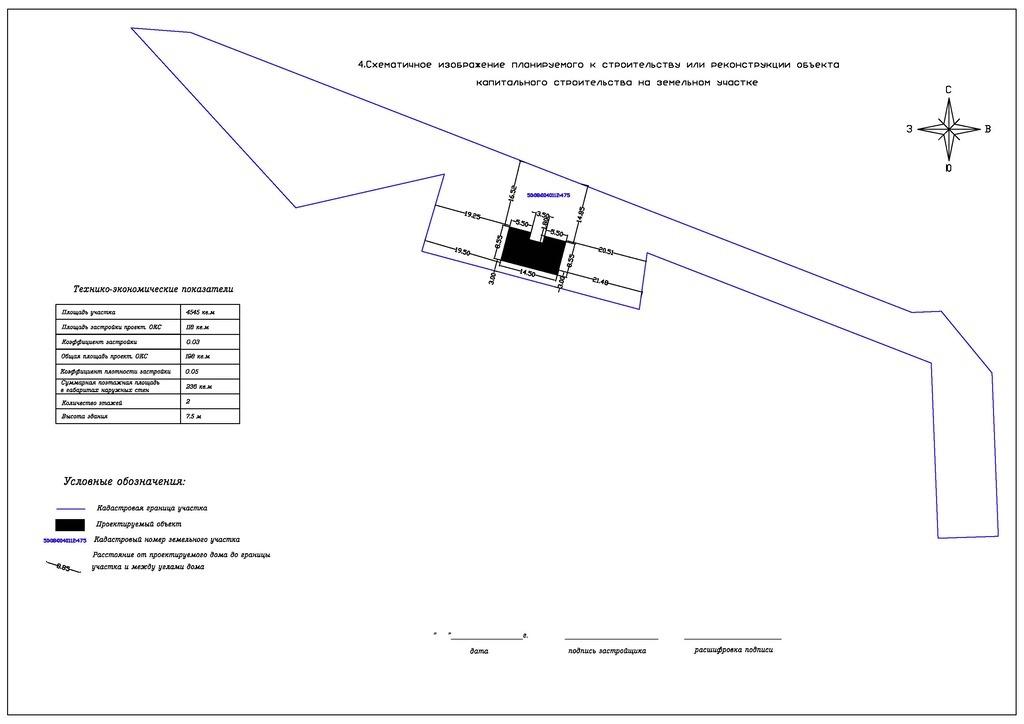

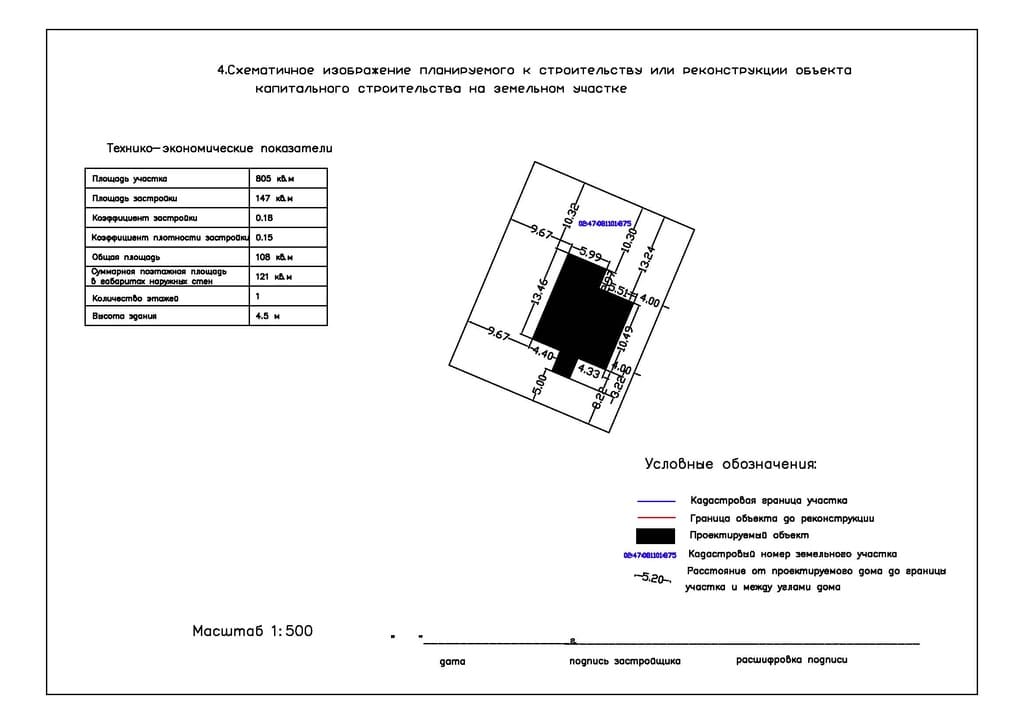

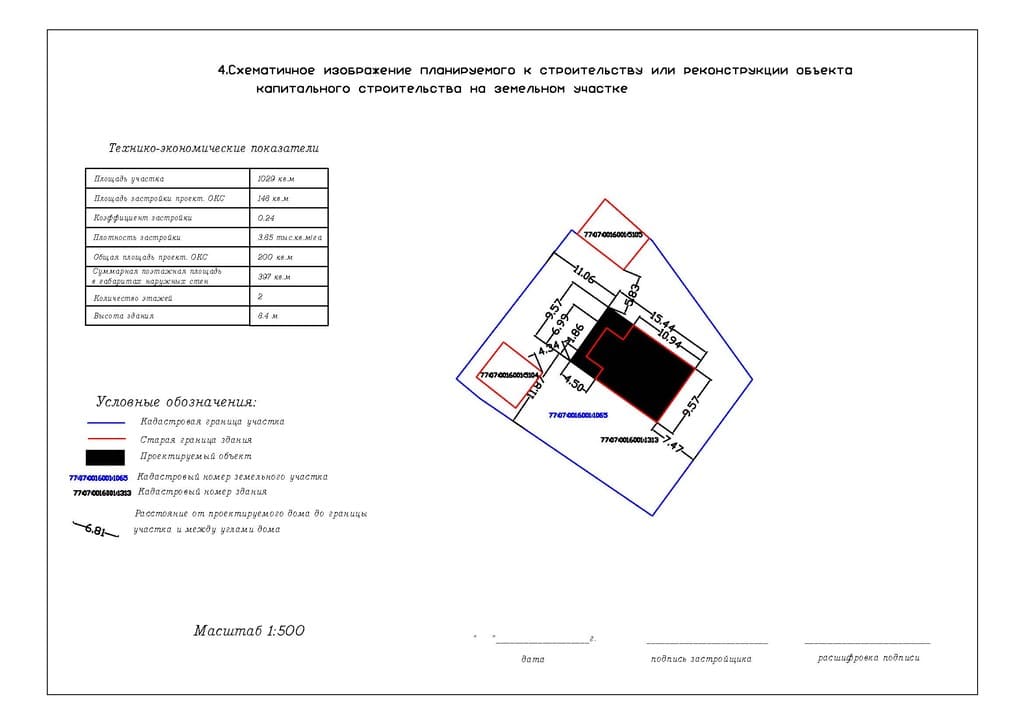

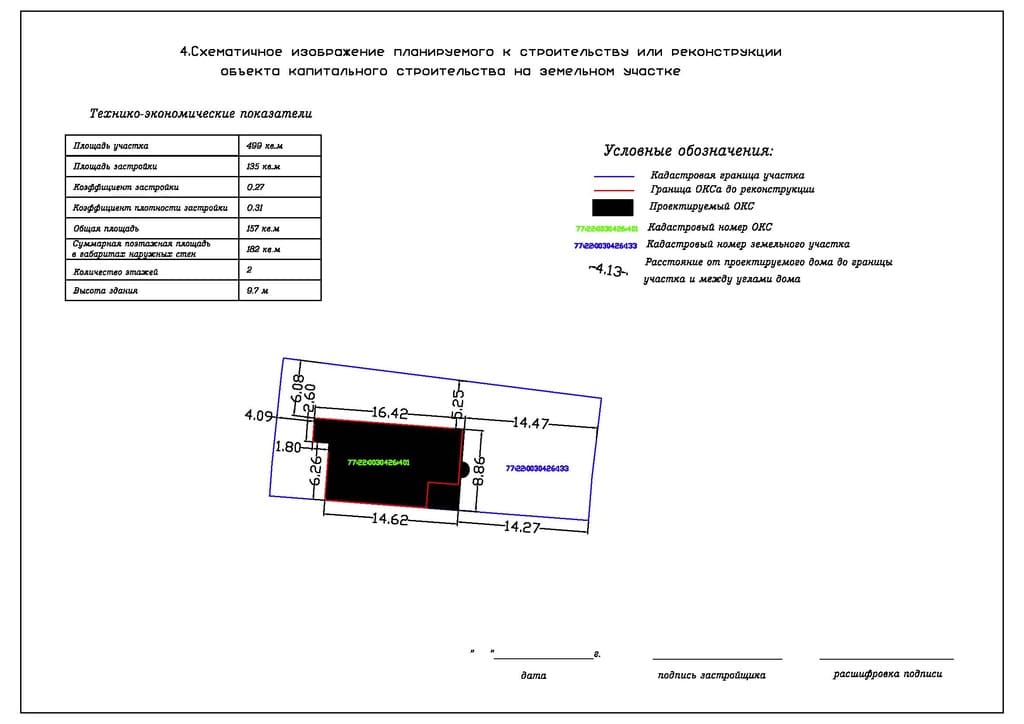

Как выглядит схематичное изображение планируемого к строительству ОКС на ЗУ (образец)?

Схематичное изображение планируемого к строительствуДля начала нужно знать, что Схема утверждена приказом Минстроя России от 19.09.2018 № 591/пр). Пр- означает, что это только проект. Но, как известно, нет ничего более вечного, чем временное. Прошло уже много времени, а его так и не доработали и не перевели в статус действующего приказа. Так и остался по факту действующий проект.

Приказ не очень большой и почитать его можно, но не обязательно. Так как там много «воды» и рекомендуют указывать на чертеже слишком много ненужной информации. Если Вы ее не укажете- схему все равно примут. О том, что все же желательно там отобразить- ниже. Как уже говорилось- можно нарисовать от руки (главное- не карандашом) или с использованием компьютерного моделирования (для продвинутых юзеров). Суть схемы- описание местоположения будущих и существующих построек, их технико- экономические показатели, благоустройство и зонирование земельного участка.

Что должно быть отображено на Схеме?

Схематичное изображение будущей постройки может быть  выполнено не в масштабе, что упрощает выполнение чертежа. Он состоит из текстовой и графической части.

В графической части обязательно должны быть отображены границы (кадастровые) земельного участка, местоположение и будущая конфигурация здания с террасами и верандами, линейные размеры внешних стен по цоколю и линейные размеры от границ земельного участка до ближайших стен строения. Остальные постройки, колодцы, дорожки, подземные коммуникации и другие ландшафтные элементы можно указать по желанию. Естественно, это усложнит работу и сделает чертеж менее «читаемым». Иными словами- не нужно чертить лишнего.

В текстовой части должны быть используемые условные обозначения, графы для подписи собственника земельного участка и технико-экономические показатели будущего дома. К основным показателям относят:

  • площадь застройки- площадь будущего строения с верандами и террасами посчитанная на уровне цоколя. Не стоит относится слишком щепетильно к измерению и подсчету этой площади. Она несет больше информационный характер;
  • коэффициент застройки- отношение площади застройки к площади земельного участка
  • общая площадь здания- сумма площадей всех помещений, ограниченных стенами.
  • коэффициент плотности застройки- отношение общей площади здания к площади земельного участка
  • суммарная поэтажная площадь в габаритах наружных стен- непонятная характеристика. Однако это сумма всех помещений в надземных этажах с учетом даже незакрытых перегородками (открытые террасы, балконы и т.д) в габаритах внешних стен- то есть по наружным обмерам.
  • количество этажей-в данном случае имеется ввиду надземных
  • высота здания- от земли до самого высокого элемента здания.

Нюансы подготовки схемы

Анализируя множество ответов различных Администраций на подаваемые схематические изображения в составе уведомлений, можно сделать несколько выводов:

  1. Если чертеж сделан от руки, но аккуратно, и все характеристики здания на нем указаны, в большинстве случаев к нему претензий не возникает.
  2. Иногда могут затребовать дополнительную информацию, которая не включена в основной список отображаемого на схеме (выше). Достаточно просто добавить требуемый пункт. Например, материал стен, подключение к центральным сетям и т.д.
  3. Часто играются с понятиями «коэффициент плотности застройки» и «плотность застройки». Считаются они по- разному, и если не угадаете сразу, какой вариант устроит Администрацию, придется пересчитать.

Стоимость подготовки Схемы нашими специалистами

Если все же решились обратиться к нам- специалисты оперативно подготовят схематичное изображение вашей будущей постройки для подачи Уведомления. Соответственно для заполнения уведомления нужны будут некоторые начальные данные от Вас и контактный адрес электронной почты. Готовый документ мы перешлем на вашу почту и его останется только распечатать и подписать.

Стоимость подготовки схемы составляет 1500 р. Если мы подготавливаем Уведомление целиком, то 2000 р!
