Ситуационный план

Но прежде чем заказать ситуационный план, очень важно разобраться в некоторых тонкостях, знание которых сэкономит Ваше время, а зачастую, и деньги. Предлагаем ознакомиться с этой статьей и вникнуть в этот вопрос. Если после прочтения этой статьи остались вопросы- свяжитесь с нами, и мы все поясним. Часто бывает, что Заказчик даже не уверен, какой именно план или документ ему действительно нужен. Итак- разберем ситплан подробнее.⇓

Что такое ситуационный план?

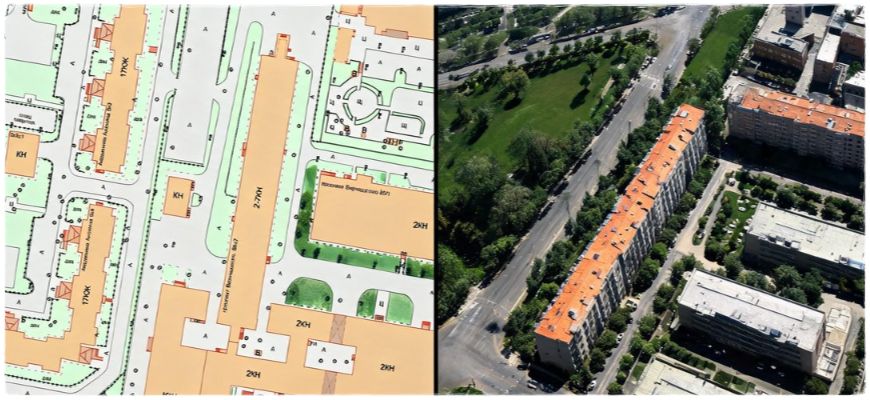

Это план- схема земельного участка, оформленная по условным обозначениям, предусмотренным для масштабов 1:1000 и более мелких, на котором, согласно масштаба, указываются границы участка (чаще всего кадастровые), строения и иные наземные инженерные сооружения. Он опирается на топографическую съемку соответствующего масштаба или преобразуется из топоплана более крупных масштабов. Из названия следует, что это  не инженерный план, на который опираются проектировщики и строители (топографический план), а обзорный, который призван сориентировать на местности и указать основные ориентиры.

Для чего он нужен?

Очень часто в статьях пытаются указать как можно больше вариантов того, зачем и где необходим ситуационный план. Хотя на самом деле этот документ нужен достаточно узкому кругу Заказчиков, в основном юридическим лицам. И многие несведущие люди, опираясь на ненадежные источники в интернете или среди знакомых заказывают ситпланы толком не понимая, что потом с этой красивой бумажкой делать. Это сродни распространенному заблуждению, что для жилого частного дома  нужен технический паспорт.

Постараемся развеять несколько наиболее частых заблуждений, касающихся необходимости заказывать ситуационный план.

  1. Он нужен для заключения сделок с недвижимостью.  Это последний документ, который может Вам понадобиться. Юридической силы он никакой не имеет. Единственно поможет сориентировать на местности и указать местоположение участка или строения. Но это можно сделать и другими способами. Для сделки намного важнее свежая выписка из ЕГРН и свидетельство (не обязательно, но если есть — добавит «веса» вашим документам).
  2. Он нужен для благоустройства и озеленения земельного участка. В самом примитивном виде (сделанный самостоятельно или силами ландшафтных организаций без привлечения геодезистов) он может послужить только для ориентировочной концепции благоустройства в целом. Ландшафтные дизайнеры часто стараются на основе своего ситплана сделать проект, чтобы «удешевить» работы. Однако для серьезного и правильного проекта нужен крупномасштабный топографический план.
  3. Он нужен для оформления земельного участка. Тоже неверно. Очень часто путают ситуационный план и схему расположения земельного участка. Для оформления земельного участка из муниципальной или государственной собственности необходима именно вышеупомянутая схема.

Все-таки где ситуационный план пригодится?

  1. При разработке проектно-сметной документации на стадии подготовки к строительным или реставрационным работам. То есть на начальном этапе проектирования для заказа геоподосновы (топографического плана). Будь то установка заборчика у дороги или оценка возможности проведения реконструктивных работ- ситплан призван помочь предварительно «очертить» объем работ. То есть это практически первый документ перед началом проекта строительства.
  2. Для согласования с Роснедра. Хоть он и называется топопланом, но по сути это ситуационник с указанием координат объекта. Можно назвать его «гибридом».
  3. Для получения техусловий на проведение работ по присоединению к центральным сетям. Опять же для составления грамотного техзадания Подрядчик должен ознакомиться с ситуационным планом территории. То есть для подключения газа, электричества, водопровода (например в Мосводоканал) и т.д. Но это не единственный план, который понадобится. Скорее всего одновременно нужно заказывать и топографический план М 1:500.
  4. Иногда под ситуационным планом понимают инвентаризационный план. Обычно крупные промышленные или транспортные объекты нуждаются в обновлении сведений, содержащихся в картографических материалах. Собственники таких объектов для определения истинного положения дел на местности заказывают ситуационные планы периодически (согласно внутреннему регламенту).
  5. Иногда для оформления договора аренды может пригодиться ситуационный план для предоставления в орган, выделяющий земельный участок.
Это не полный список, но главное запомнить-
при обращении за какой- либо услугой всегда выдают перечень документов, необходимых для ее получения. Если в этот список входит ситплан- звоните и заказывайте!

Кто подготавливает ситплан и где его можно получить?

Существует 3 способа получить/подготовить ситуационный план.

Первый и самый распространенный- ситплан подготовит местный муниципалитет (в Подмосковье) или Москомархитектура (в Москве). Хотя госорганы и не должны брать плату за подготовку ситуационного плана- на деле это не всегда так.

В Подмосковье следует обращаться в местный архитектурный отдел. Там создаются информационные системы обеспечения градостроительной деятельности (ИСОГД), в которых и должны быть данные о требуемой местности. Но опять есть несколько НО. Услуга по созданию ситуационного плана чаще всего будет платной- и, как ни странно, стоимость в разных муниципалитетах разная. Видимо это регулируется по своим неведомым законам. И вторая проблема- далеко не вся подведомственная земля имеет картографическую основу. Тем более актуальную. В некоторых случаях старые «двухтысячники» (М1:2000) 90-х годов могут и подойти. Но большое количество изменений там не будет учтено.  Отделы архитектуры не занимаются геодезическими съемками- они только собирают информацию от других частных и госконтор. И могут только посоветовать организацию, которая сделает обновление ситплана. Тут уже Заказчик решает- брать ли старый вариант- или искать Подрядчика для обновления сведений.

В Москве же все предельно ясно- ситпланы в основном «клепает» Москомархитектура в довольно сжатые сроки и достаточно недешево. Информация там скорее всего будет достаточно новой, однако не ждите на плане магазинчика, построенного полгода назад- для обновления плана никто не поедет на полевое обследование. Просто напишут «изготовление обновленной картографической основы осуществляется в установленном порядке» — читай «за дополнительную плату».

Второй способ менее распространен- доверить подготовку ситуационного плана частной геодезической конторе. Как всегда есть и плюсы и минусы.

Минусом можно считать возможность наткнуться на недобросовестного подрядчика, который вместо ситуационного плана вставит карту из GOOGLE MAPS. Хотя в ряде случаев и такого подхода будет достаточно.

К плюсам относится всегда актуальное отображение местности. Также частные компании более гибко работают с клиентом- и всегда есть возможность предоставить свое техзадание по оформлению и полноте отображения объектов на местности, в то время, как муниципалитеты выдают только по своим образцам.

Третий способ — самый бесплатный- подготовить этот план самостоятельно. Многие пытаются найти ситуационный план онлайн или самостоятельно его вычертить.

Онлайн актуализированной геоподосновы в свободном доступе не существует. Все планы масштабов 1:2000 и крупнее  либо имеют секретность либо можно получить только на платной основе.

Есть возможность использовать яндекс или гугл карты (аэрофотоснимки), и на них указывать, например, границы своего земельного участка. Возможно получится не очень точно, зато наглядно.  Или можно зайти на публичную кадастровую карту и на ее данных сделать ситуационный план. Но основой плана опять же будут аэрофотоснимки или кадастровый план, что во многих случаях неприемлемо.

Некоторые пробуют нарисовать ситуационный план своего участка на миллиметровке в удобном масштабе. Конечно это не возбраняется, но план можно будет использовать только для собственных нужд (нанести контуры дорожек, расположить беседки, фонарики и т.д). Большинство организаций не примут самодельный ситуационный план.

Но главное- не нужно торопиться с выводами. Уточните, в каком виде требуется ситуационник. Возможно распечатанной яндекс карты будет достаточно.

Почему лучше обратиться к нам?

Вообще, готовить ситуационные планы самостоятельно мы не рекомендуем. Пять простых причин, почему лучше обратиться к профессионалам:

  1. Время, проведенное за самостоятельной подготовкой ситплана, зачастую не окупится низкой его стоимостью. Проще говоря- убить полдня на его отрисовку дороже, чем оплатить за него нам.
  2. Не всегда у Заказчика есть инструменты (читай-программное обеспечение) для его подготовки.
  3. Самостоятельно непросто соблюсти все формальности, которые требуются для его подачи в ту или иную инстанцию.
  4. Только геодезическая контора может предоставить актуализированный ситуационный план по результатам измерений.
  5. К слову сказать, от ситуационника зачастую и не требуется супер точность и актуальность. Поэтому архивных данных в большинстве случаев будет достаточно.

У нас есть возможность оперативно доставать архивные планы разных масштабов и на их основе подготавливать ситуационные планы быстро и дешевле многих на рынке.

Илья Чернышев
Илья Чернышев
Заказать у нас

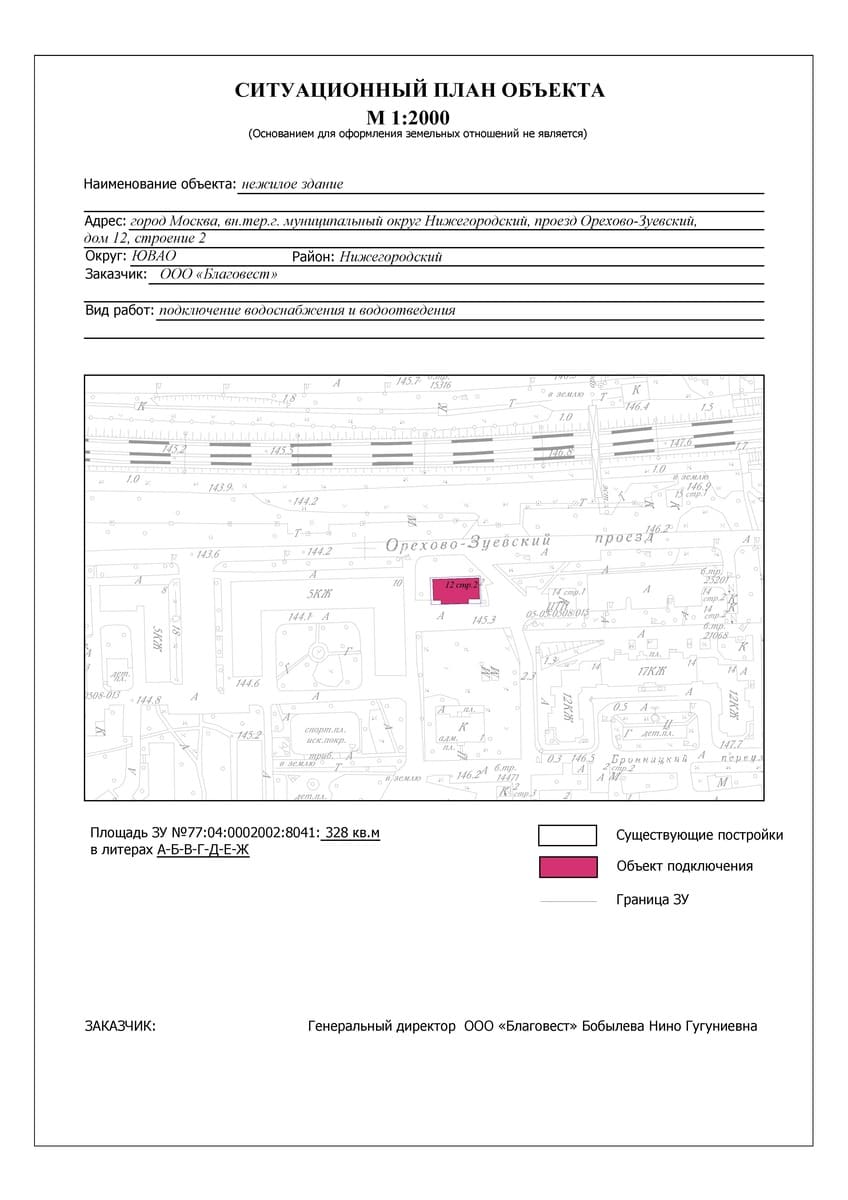

Что на нем указывается и как он выглядит?

Ситуационный план чб

Состоит ситуационный план обычно из двух частей:

Проектная. Она представляет собой непосредственно схематичное изображение. Обязательны для отображения- этажность и состав строений, названия улиц и проездов, указание сторон света, все значимые для данного масштаба контуры местности (дороги, растительность, реки и т.д)

Аналитическая. Подробно описывает объект, то есть по сути является текстовой частью плана. Обязательно указываются условные обозначения, адрес объекта, имя исполнителя и заказчика и т.д. и содержит дополнительные схемы, если это необходимо.

Главное отличие ситуационного плана от похожего на него топографического или кадастрового является то, что не существует обязательных условных знаков для отображения различных объектов на нем. Всегда указываются «Условные обозначения»- ведь этот план готовится не только для специалистов, но и для обычных граждан. Очень часто обозначения совпадают с условными знаками топографических планов соответствующих масштабов. Зачем придумывать то, что уже придумано? Но по желанию Заказчика или органа, куда он подается, любое обозначение может быть изменено или дополнено (например закрасить дома, проезды и т.п)

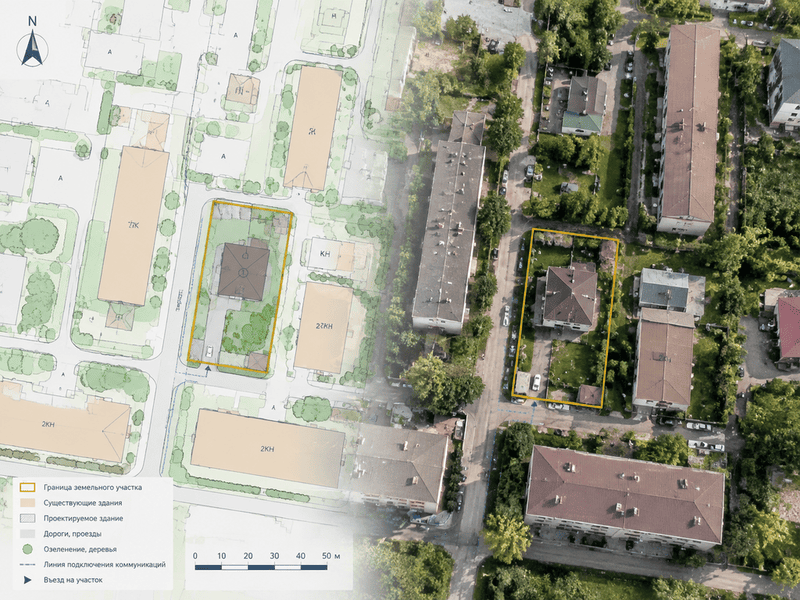

Ситуационный план цветнойКонечно, многое может быть изменено техническим заданием. То есть вид и форма ситуационного плана может кардинально меняться в зависимости от пожеланий заказчика и назначения. Ведь не секрет, что разные конторы часто требуют документацию именно согласно своих нормативов и форм. В общем- наши специалисты оформят план именно так, как необходимо Заказчику работ.

Стоимость подготовки ситуационного плана

Качественная и ответственная работа  не должна стоить очень дешево. Это наше принципиальное мнение. Экономия не происходит просто так, она происходит за счет чего — то. Это потраченное время на подготовку и проверку, это даже само отношение к заказу, который не оправдывает трудозатраты. Но рынок Москвы и Московской области диктует свои условия, поэтому стоимость наших работ будет конкурентоспособной и, в то же время, качество не пострадает — мы дорожим репутацией.

Для этого вида работ выезд геодезиста на местность не всегда необходим, поэтому многое зависит от того, нужно ли выезжать на местность, или нет. Естественно, самым главным остается площадь территории, отображаемая на плане. Без выезда мы можем подготовить ситуационный план практически в любой точке страны на основе архивных материалов, которые имеются в наших базах. Ниже представлена цена за самый распространенный вариант заказа. В остальных случаях — спрашивайте!

Цена за подготовку ситуационного плана М 1:2000-1:5000 без выезда составляет от 2500 рублей (площадь отображения 1 Га). Сроки подготовки 1-2 дня.

Илья Чернышев
Илья Чернышев
Заказать у нас
Посмотреть цены на подготовку планов

Оставить заявку
