Геодезические работы при постройке автомобильных дорог

Ежедневно по дорогам и магистралям проносится множество машин. Это создаёт огромные нагрузки на землю. Поэтому постройка шоссе, которое позволит благополучно передвигаться любому автомобилю и выдержит даже тяжеленный грузовик, — дело довольно непростое. Строительство автомобильных дорог, в частности, требует большого объёма работ подготовительных. И основными в этой подготовке являются геодезические разбивочные работы.
Соответствие проекту очень важно при постройке любого сооружения. И дороги не являются исключением. Соответственно инструкциям, производители работ и мастера могут приступать к работе исключительно после того, как основные разбивочные работы будут геодезистами закончены и оформлены специальным актом. Этот акт — основной документ, разрешающий проведение строительно-монтажных работ.

Этапы разбивочных работ

До начала разбивочных работ геодезисты обязаны внимательно ознакомиться со всеми проектными материалами и другими документами, в которых содержатся исходные данные для последующей разбивки. На их основе, а также с учётом информации из проекта организации строительства, составляются разбивочные схемы и чертежи, а заодно и календарный план проведения геодезических работ.

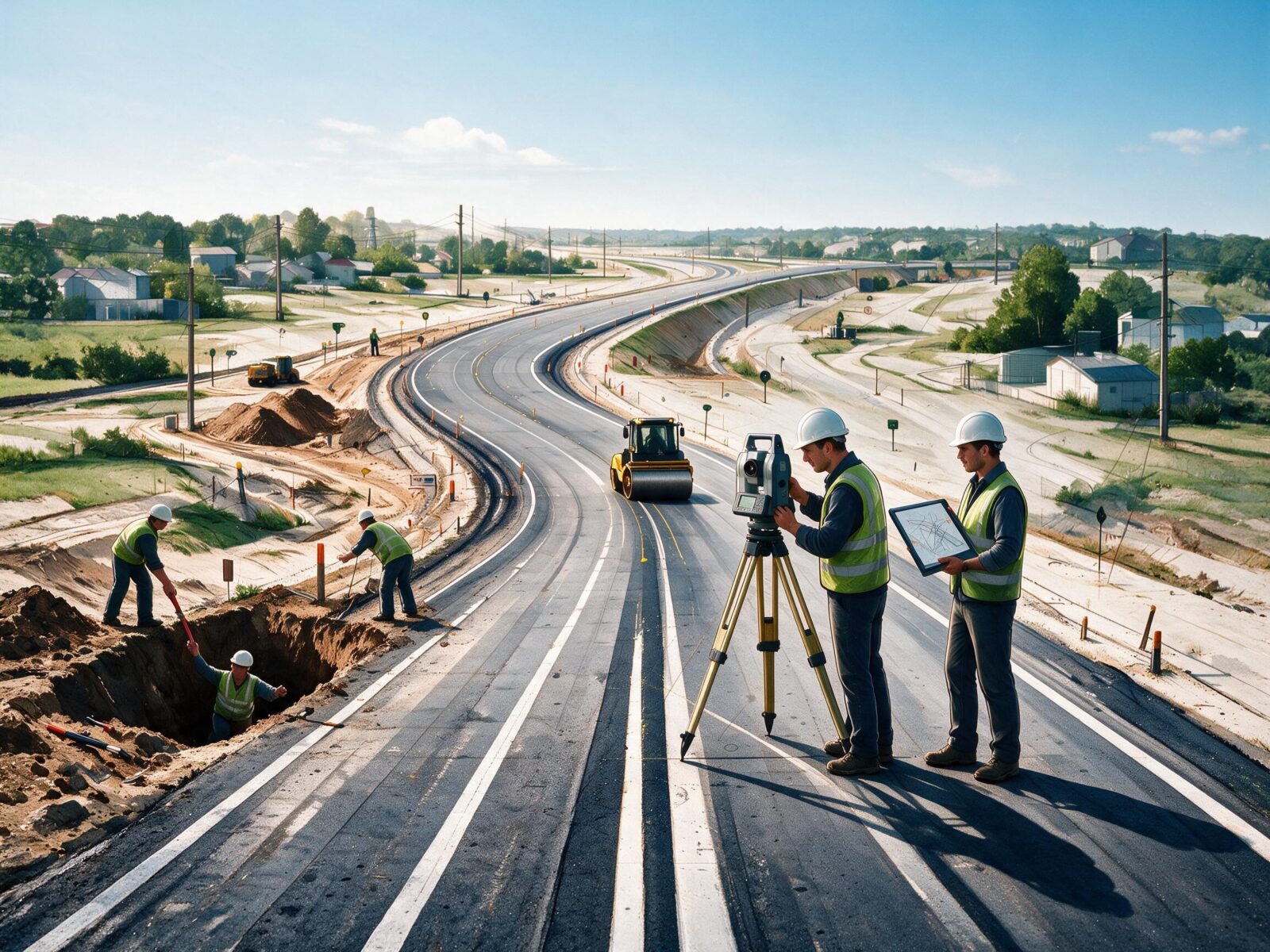

Линейные участки измеряют рулетками или же дальномерами и в прямом, и в обратном направлениях. Предельная относительная погрешность при этом — от 1:1000 до 1:2000. Дальше идёт вынос в натуру всех углов поворота дороги. Эта работа выполняется при помощи прибора, который называется тахеометр. Через каждые 100 метров закрепляется пикет — обыкновенный столб, на котором указывают расстояние до оси строящейся автомобильной трассы.
Кроме пикетов обозначают по оси трассы и другие характерные точки. Например, пересечения с другими дорогами, линиями электропередачи и связи, перегибы поверхности земли и урезы воды, начало и конец криволинейных участков.

На поворотах дорога являет собой кривую. Для того, чтобы определить положение такого участка на местности, нужно определить угол поворота и его радиус. Закрепляются при этом точки начала проектной кривой и конца закругления. Разбивку кривых рассчитывают несколькими методами, в зависимости от метода, любую кривую закрепляют через каждые 20-25 метров. Выбор шага зависит во многом как от угла поворота, так и от радиуса закругления. Рассчитывают и разбивают повороты определённым образом для того, чтобы центробежная сила, которая будет действовать на транспортное средство при переходе на кривую часть дороги с прямой или наоборот, не изменяла своё значение резко и внезапно.

Построение геодезической разбивочной основы

Первым шагом при строительстве автомобильной дороги обычно становится вынос временных реперов и их закрепление. Это облегчает и ускоряет работу по перенесению трассы на местность с карты. Трассой дороги в этом случае называется её продольная осевая линия.

После того, как работы по выноске оси строящейся дороги на местность выполнены, определяют условные отметки на временных реперах. Такой репер представляет собой, как правило, деревянный столб, вкопанный в землю, с металлическим штырем, забитым в него.

Для выполнения необходимых земляных работ производят, кроме пикетажа и детальной разбивки кривых, ещё и детальную разбивку самого земляного полотна. Эти работы состоят в обозначении в плане и по высоте на местности всех характерных точек, присущих поперечному профилю земляного полотна. К таковым относятся ось, бровки, подошвы насыпей, кюветы и так далее. Чтобы транспорт двигался плавно и безопасно, корректируют и разбивают кривые также и в вертикальной плоскости будущей дороги.

Контроль на всех этапах

Высотные отметки контролируют при укладке каждого слоя насыпи. Верх основания должен иметь правильный профиль уклонов — как поперечных, так и продольных. Допустимые отклонения при возведении дорожного полотна не должны превышать 1 сантиметр. Ведь при браке добиться впоследствии проектных отметок, даже корректируя их при прокладке дорожного покрытия, практически невозможно.

Все измерения заносятся ежедневно в специальные геодезические журналы. Заказчик получает эти журналы вместе с остальной исполнительной документацией после завершения строительства. Собранные данные впоследствии могут понадобиться при ремонте или реконструкции дороги.
